清水模建築散發出混凝土自然的原始色澤質感呈現,其質樸穩重的特色能營造現代風格、日式禪風,身為大眾所喜愛。但造價不斐,一般大眾難以負荷,另發展出清水模磚、仿清水模塗漆等替代建材表現相似的質感。
所謂的「清水」是指混凝土灌漿澆置完成將模板拆卸後,表面不再作任何粉飾裝修處理(僅塗佈防護劑),而使混凝土表面透過模板本身呈現出質感的工法,也就是說清水模施作完成牆面,表面光滑且分割一致的「細緻質感」;模板若是木紋模,牆面就能刻印出木頭紋路的質感。
圖片提供_敦霖營造
清水混凝土尚有更深層的意義存在,它是一種精神,是必須靠整個團隊(設計與施工)有計畫規劃設計、掌握施工精準度,將簡單的清水混凝土與力學結構相結合,做出一件典雅、剛柔並濟的作品。管理是清水模工法最重要成敗關鍵,主導本項工程者就應具備足夠清水模之理念、經驗和認知才能有效統合整個團隊運作,確保施工品質。
因此,清水混凝土建築在規劃設計時,設計者與施工者必須充分溝通,討論出既美觀且易施工之設計方式考量,若僅重視設計感而無視於施工性將容易產生施工缺失。
Q選這個真的沒問題嗎
1. 家裡想用清水模做牆面,應該要怎麼搭配才有獨特的風味?
2. 清水模需要費心保養嗎?
種類有哪些
清水模板種類有鋼模、鋁模、硬化塑膠模、FRP 模、紙模等,鋼板模通常用於道路、橋樑等公共工程,紙模可運用於圓柱形結構體。
清水混凝土專用夾板模有
1. 菲林板與芬蘭板
又稱為黑板,表面為黑色熱熔膠,差別為規格尺寸不同,完成面效果平整,光亮度接近霧面。
2. 日本黃板
又稱為優力膠板,防水、抗熱與抗酸性良好,完成面較為光亮。
3. 木紋清水模板
多使用杉木與松木製作,可依照需求加工木料使具有不同深淺紋路,呈現出不同立體感。
這樣挑就對了
1. 挑選專用夾板
並非可用於板模的板材就是清水模板,除上述三類之外,也有不少以塗裝防水夾板、美耐板取代的作法,其差別在僅能使用一次或兩次即報廢,因此施工價格相對提高。
2. 挑選專業有品質廠商
清水混凝土的成敗在於團隊是否具有足夠專業經驗與整合性,因成敗只有一次機會,若事前整合或施工稍有不慎,尤其遇到爆模或垂直水平誤差過大,通常只能打掉重做,無異增加成本損耗。

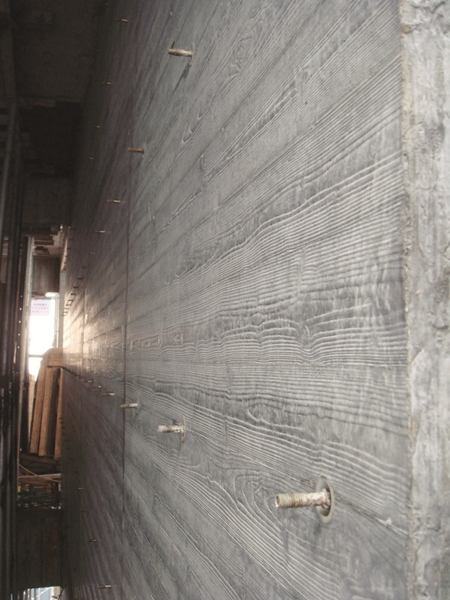

以木紋模板做出仿木質的自然紋理
圖片提供_敦霖營造
這樣施工才沒問題
1. 模板分割計畫
依照設計圖的結構尺寸,規劃繪製清水模施工圖。清水模板表面分割接縫板線、螺桿孔,必須事先規劃,達成整齊美觀、對稱和對縫。
2. 混凝土沙漿與強度控制
模板不應以傳統鐵線固定,應採適當之清水模板繫結件,並加強模板支撐穩固性及水密性,單次灌漿範圍也需計算,以免負荷不了產生沉板、變形、扭轉或嚴重漏漿。
3. 工地清潔
施作時工地清潔相當重要,工人務必不可嚼食檳榔,組粒完成必須附蓋保護,而澆置前一天必須完成模板表面清洗、排除牆角水分。
4. 混凝土測試
施工前必須配合構件斷面或配筋量訂定混凝土坍度與水膠比,並進行測試。
5. 施工步驟解析

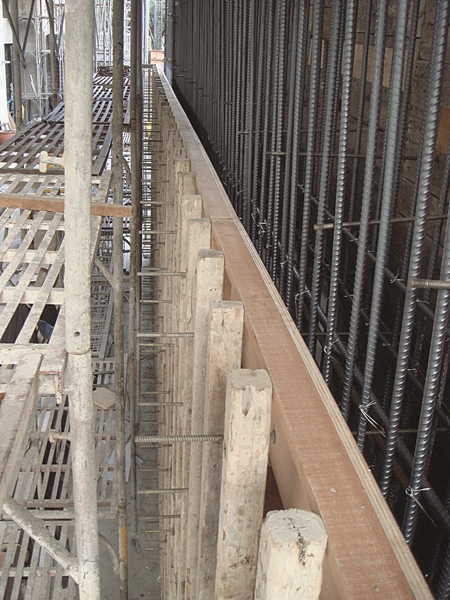

STEP 1:模板組立
清水模所使用的混凝土性質較接近於流體,所以模板側壓力明顯增加,應採專用繫件加強穩固性及水密性。
圖片提供_敦霖營造

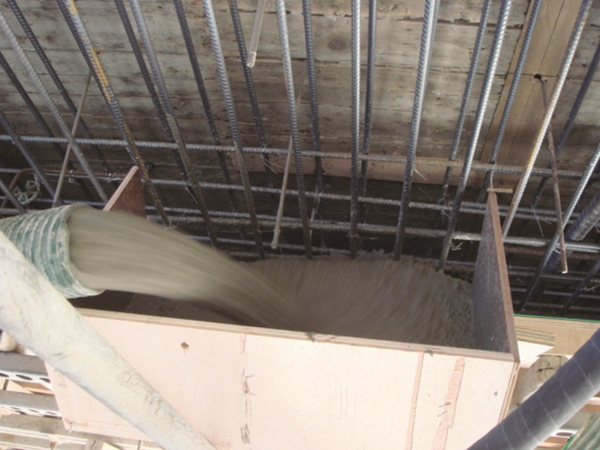

STEP 2:澆置
澆置清水混凝土時,盡可能一次澆灌至頂(避免冷縫),所以模板繫結圍束及支撐穩固要更注意加強。
圖片提供_敦霖營造

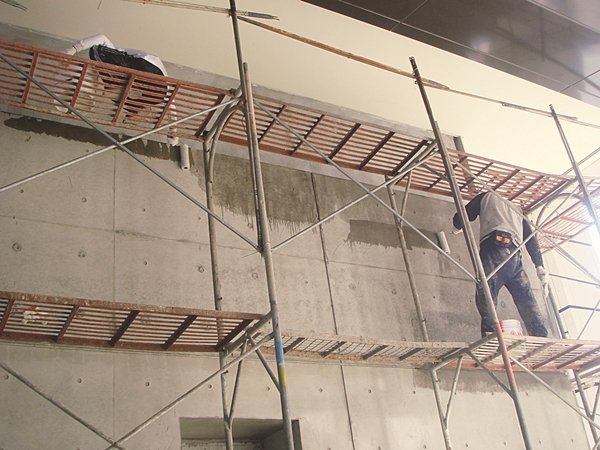

STEP 3:拆模養護
清水混凝土施工完成後表面要塗上一層防護劑填補混凝土本身的毛細孔,避免吸水滲水與表面風化。
圖片提供_敦霖營造
監工驗收就要這樣做
1.灌漿時拆模後表面須養護
拆模後牆面需進行保護措施,避免遭汙染或損傷;使用後的模板應清潔殘留泥漿以便下一次備用。
2.小心搗實
混凝土澆置時,應使用內模震動器配合外模震動器施予震搗,使空氣排出,以免產生粒料分離的蜂窩現象。
3.完成面有細小氣泡
有小氣泡為清水混凝土的自然表情,若要求更加光滑可以鏝刀鏝平修飾。
4.避免冷縫現象產生
混凝土運輸距離需在事前作好妥善的交通規劃,灌漿不能中斷,以免造成冷縫。
這樣保養才用得久
1. 完成面須進行養護
為了防止混凝土塑性收縮而產生裂縫,當澆注完畢、粉光完成後即須進行養護。
2. 噴灑專用保護劑
為避免風化、紫外線照射與水漬污染牆面,可噴塗奈米光觸媒、壓克力漆等保護劑。
3. 表面髒污可磨除
如同石材表面髒污,清水混凝土表面若附著不可洗潔之髒污,可用砂紙輕輕磨掉。
搭配加分秘技
圖片提供_金湛設計

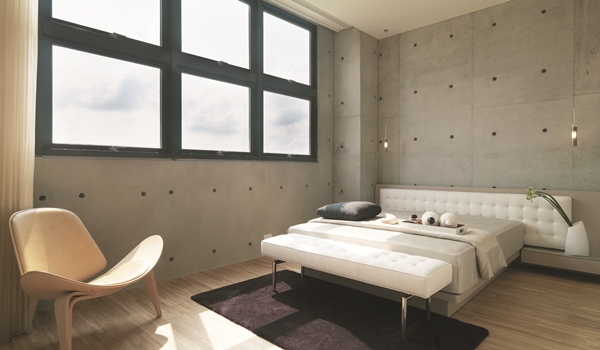

木與石的搭配,質樸自然
矩型的清水模規律排列,與窗戶的形式相互對應,加上刷白的木地板,展現木與石自然純淨的風格。
圖片提供_毛森江建築工作室

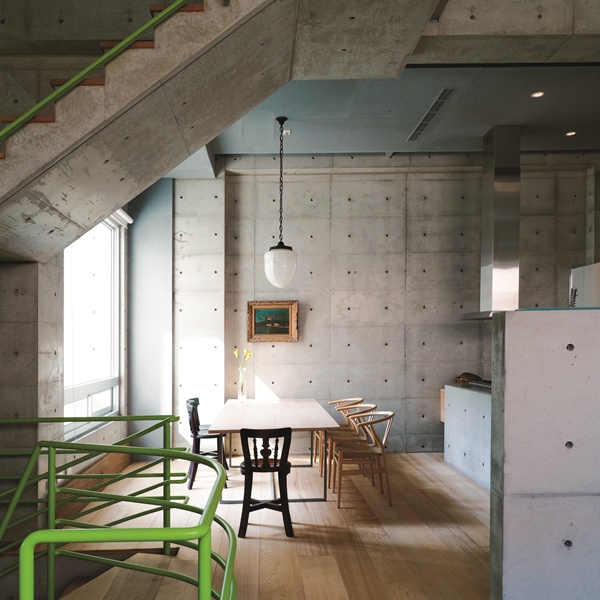

利用經典傢具混搭,讓現代與復古並存
寬敞的餐廳擺放原木材質的六人大餐桌,北歐風格的經典 Y-Chair 置於其中,在現代極簡的清水模建築中,賦予永恆的經典韻味。
